一、产品概述
YQLYJ-BK 系列板框滤油机（又称板框式压力滤油机）是一款传统经典的油液过滤净化设备，采用滤纸作为过滤介质，通过压力使油液透过滤纸，拦截油液中的固体杂质、金属屑、油泥、悬浮物等污染物。设备结构简单、操作方便、过滤精度高、耗材成本低，适用于变压器油、绝缘油、液压油、润滑油、汽轮机油等工业油液的净化过滤，可有效去除油液中的机械杂质，提高油液清洁度，延长油品使用寿命和设备更换周期。板框滤油机价格低廉、运行维护简单，是电厂、变电站、机械制造、矿山冶金等行业油液维护的经济型选择。
二、产品特点
- 滤纸过滤，精度高、成本低采用专用过滤滤纸作为过滤介质，滤纸孔径均匀、过滤精度高，可根据需要选择不同精度的滤纸（1-20μm），过滤后油液清洁度可达 NAS 1638 6-8 级。滤纸价格低廉、更换方便，单张滤纸成本仅几元钱，运行耗材成本远低于玻纤滤芯滤油机，特别适合大流量、高频次的油液过滤场景。
- 板框结构，过滤面积大、纳污量大采用多层板框叠加结构，每层板框之间夹放滤纸，过滤面积大、纳污能力强，可容纳大量杂质而不频繁更换滤纸。板框数量可根据流量和过滤要求增减，灵活配置，满足不同工况需求。
- 压力式过滤，流量稳定、过滤彻底配备齿轮泵提供过滤压力，工作压力可达 0.3-0.4MPa，油液在压力作用下强制透过滤纸，过滤彻底、效率高，可有效去除油液中的细微悬浮颗粒。配备压力表实时显示过滤压力，当压力升高时提示滤纸堵塞，及时更换。
- 结构简单、维护方便、可靠性高整机结构简单，没有复杂的电气控制系统和精密传感器，故障率低、可靠性高。板框采用快开式压紧结构，松开压紧装置即可逐片取出板框更换滤纸，不需要专业工具，单人即可完成操作，维护极其方便。
- 移动便捷、适用场景广整机采用移动式桥架结构，配备万向脚轮，可灵活移动至设备旁进行离线过滤，也可固定安装在油站进行在线旁路过滤。适用于各种工业油液的杂质过滤，特别适合变压器油、绝缘油等对机械杂质要求严格的油液净化。
三、工作原理
板框滤油机依靠压力过滤和滤纸拦截原理实现油液净化。
待过滤的油液经进油口进入齿轮泵，油泵将油液增压后送入板框过滤器的进油通道；油液在压力作用下进入由多层板框和滤纸交替叠加组成的过滤腔，油液从板框的进油孔流入，透过滤纸进入相邻板框的出油通道，油液中的固体杂质、金属屑、油泥等污染物被滤纸拦截在滤纸表面；透过滤纸的洁净油液汇集到出油通道，从出油口输出。随着过滤进行，滤纸表面拦截的杂质逐渐增多，过滤阻力增大，当压力表显示压力达到 0.3-0.4MPa 时，说明滤纸已堵塞，需要停机更换滤纸。整个过滤过程为纯物理过滤，不改变油液的理化性质，不添加任何化学药剂。
四、技术参数
表格
| 参数项目 | YQLYJ-50BK | YQLYJ-100BK | YQLYJ-125BK | YQLYJ-200BK | YQLYJ-300BK |
|---|---|---|---|---|---|
| 额定流量 L/min | 50 | 100 | 125 | 200 | 300 |
| 工作压力 MPa | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 | ≤0.4 |
| 过滤精度 μm | 1/3/5/10/20 可选 | 1/3/5/10/20 可选 | 1/3/5/10/20 可选 | 1/3/5/10/20 可选 | 1/3/5/10/20 可选 |
| 过滤面积 m² | 1.2 | 2.5 | 3.0 | 5.0 | 7.5 |
| 滤纸尺寸 mm | 200×200 | 280×280 | 300×300 | 360×360 | 400×400 |
| 滤纸数量（片） | 12 | 20 | 24 | 36 | 48 |
| 介质粘度 cSt | ≤100 | ≤100 | ≤100 | ≤100 | ≤100 |
| 工作温度℃ | 0-80 | 0-80 | 0-80 | 0-80 | 0-80 |
| 电源 | AC380V 50Hz | AC380V 50Hz | AC380V 50Hz | AC380V 50Hz | AC380V 50Hz |
| 电机功率 kW | 1.1 | 2.2 | 3.0 | 4.0 | 5.5 |
| 重量 kg | 120 | 220 | 280 | 450 | 650 |
注：过滤精度通过选择不同精度的滤纸实现，滤纸为标准工业滤纸，可在市场上自行采购，也可由我公司配套供应。
五、应用场景
- 电厂、变电站变压器油过滤电厂、变电站的变压器油、绝缘油对机械杂质含量要求严格，微量杂质即可导致绝缘强度下降、介损升高。板框滤油机采用高精度滤纸过滤，可有效去除变压器油中的金属屑、碳粒、悬浮物等杂质，提高绝缘性能，是变压器检修、油务处理的标配设备。设备结构简单、可靠性高，适合电厂、变电站现场使用。
- 液压油、润滑油净化注塑机、压铸机、数控机床、工程机械的液压系统和润滑系统在运行过程中会产生金属磨粒和油泥，导致油液清洁度下降、设备磨损加速。板框滤油机可对液压油、润滑油进行离线循环过滤或在线旁路过滤，去除固体杂质，提高油液清洁度，延长液压元件和油品使用寿命。
- 汽轮机油净化电厂、化工厂的汽轮机润滑油系统长期运行后会混入杂质和油泥，影响润滑性能。板框滤油机可对汽轮机油进行过滤净化，去除机械杂质，维持油液清洁度，保障汽轮机安全运行。对于含水量较高的汽轮机油，建议配合聚结脱水滤油机或真空滤油机使用，先脱水后除杂。
- 新油加注过滤新油并不等于干净油，桶装新油在运输和储存过程中会混入杂质，清洁度往往只有 NAS 8-9 级，直接加入精密液压系统会造成早期磨损。使用板框滤油机在加注新油时同步完成过滤，一步到位，保障加注油液的清洁度，特别适合大批量新油加注场景，滤纸成本低、经济性好。
- 废油再生预处理机加工、矿山、冶金等行业产生的废油中含有大量金属屑和杂质，直接进入精密滤油机会导致滤芯快速堵塞。板框滤油机可作为废油再生的预处理设备，先去除大颗粒杂质和悬浮物，再进入真空滤油机或高精度滤油机进行深度净化，可有效保护精密滤芯、降低耗材成本、提高整体过滤效率。

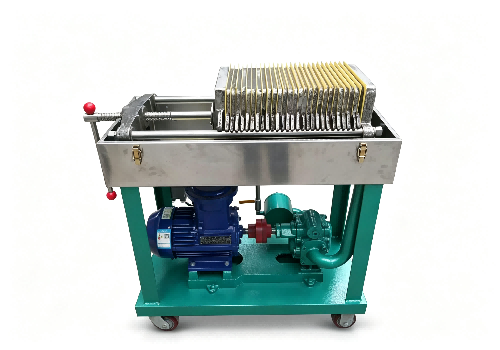

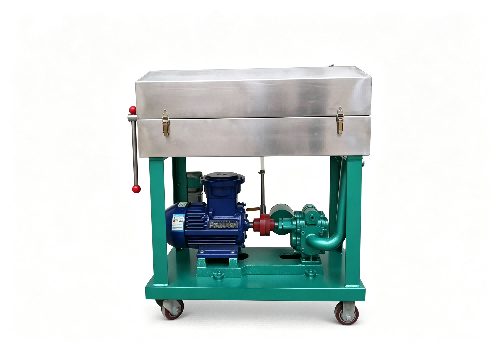

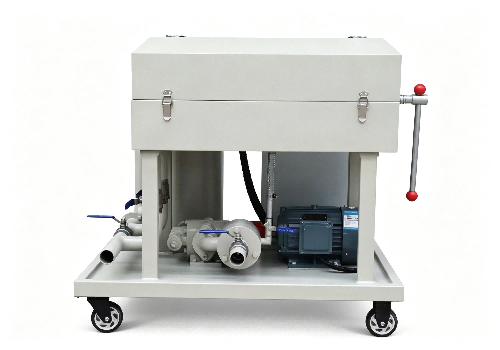

六、产品实拍

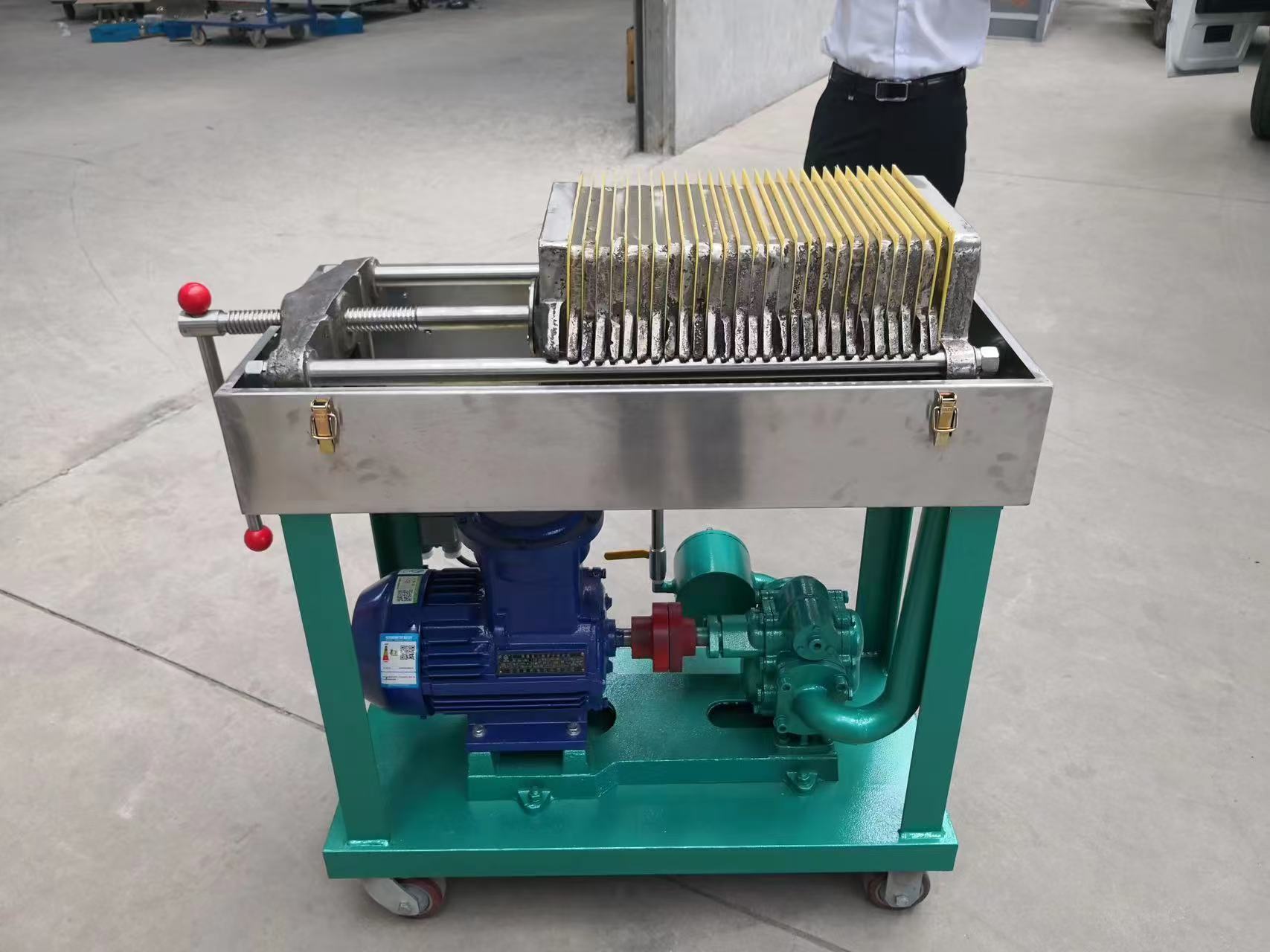

板框滤油机内部构造图
七、常见问题 FAQ
Q1：板框滤油机和滤芯式滤油机有什么区别？怎么选？A：核心区别在过滤介质和使用成本。板框滤油机使用滤纸作为过滤介质，滤纸价格低廉（单张几元钱），更换方便，但需要人工逐片更换，过滤精度受滤纸质量影响，一般可达 1-20μm，不能脱水。滤芯式滤油机使用玻纤滤芯，过滤精度稳定（可达 1-3μm），纳污量大，更换方便（整体更换滤芯），但滤芯价格较高（几十到几百元一支），部分机型可带脱水功能。简单说：预算有限、过滤量大、只除杂不脱水选板框滤油机；要求高精度、自动化程度高、需要脱水选（真空滤油机、高精度滤油机等）。两者也可配合使用，板框做粗滤预处理，滤芯式做精滤。
Q2：滤纸多久更换一次？怎么判断该换了？A：滤纸更换周期取决于油液污染程度和过滤精度，没有固定时间。判断方法主要看压力表：设备正常工作压力一般在 0.1-0.2MPa，当压力逐渐升高至 0.3-0.4MPa 时，说明滤纸表面已被杂质堵塞、过滤阻力增大，此时应停机更换滤纸。也可观察出油口流量，当流量明显下降时也说明需要更换。一般清洁度较好的油液可能过滤几小时才换，污染严重的废油可能几十分钟就需要更换。建议常备足量滤纸，避免因滤纸堵塞影响过滤进度。
Q3：板框滤油机能脱水吗？能过滤乳化油吗？A：标准板框滤油机只能去除固体杂质，不能脱水，也不能有效过滤严重乳化的油液。滤纸只能拦截固体颗粒，水分和乳化液会透过滤纸随油液一起流出。如果油液含水量较高或已乳化，建议使用聚结脱水滤油机（适合燃油、柴油、润滑油，脱水效率高、成本低）或真空滤油机（适合变压器油、绝缘油，脱水深度高），也可以先用板框滤油机去除杂质，再用脱水设备脱水，两者配合使用效果更佳。
Q4：滤纸怎么选？不同精度的滤纸有什么区别？A：工业过滤滤纸按精度分为多种规格，常见的有 1μm、3μm、5μm、10μm、20μm 等，精度数值越小，过滤越精细，但也越容易堵塞、更换越频繁。选择建议：①变压器油、绝缘油等对清洁度要求高的油液，选 1-5μm 高精度滤纸；②液压油、润滑油常规维护，选 5-10μm 滤纸；③废油预处理、大流量粗滤，选 10-20μm 滤纸，纳污量大、更换周期长。也可以采用 "由粗到精" 的梯次过滤方式，先用 20μm 粗滤，再用 5μm 精滤，延长高精度滤纸使用寿命。滤纸为标准件，可在市场上自行采购，建议选择正规厂家生产的工业过滤滤纸，避免使用劣质滤纸导致过滤效果不佳或滤纸破损。
八、选型咨询与售后服务
不确定选哪个型号？把您的油液类型、油箱容积、目标过滤精度、使用工况、预算范围告诉我们，宇清净化技术团队免费为您提供选型方案。
服务承诺：
- 整机质保一年，终身维护
- 定制产品3-15天内发货，全国物流配送
- 专业技术团队远程指导安装调试
- 滤纸等耗材长期平价供应，也可指导自行采购
- 可提供上门调试和操作培训服务
