一、GHYJ-16技术参数:
型 号:GHYJ-16
流 量:16L/min
过滤精度:5微米
压 力:0.4MPa
工作温度:≤80℃
外形尺寸:420×200×510mm
外接油管尺寸:φ16mm(内径)
电机功率:250W
电 源:AC380V三相 AC220V两相
适用介质:液压油、低粘度润滑油

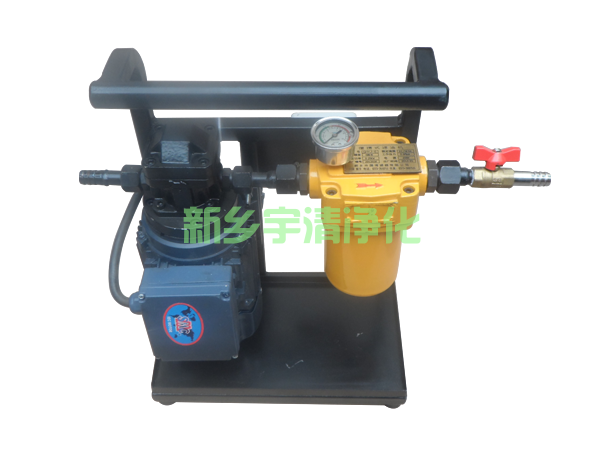

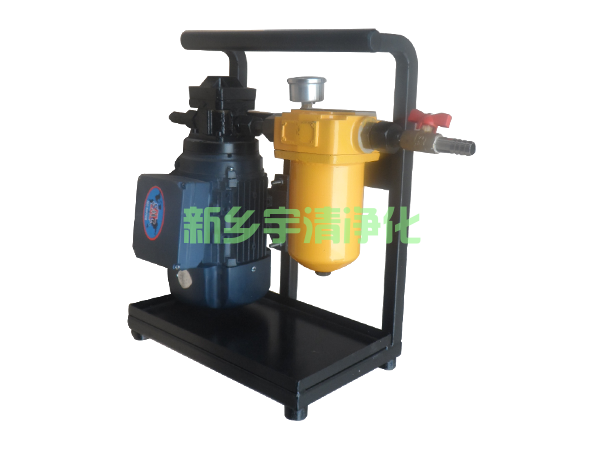

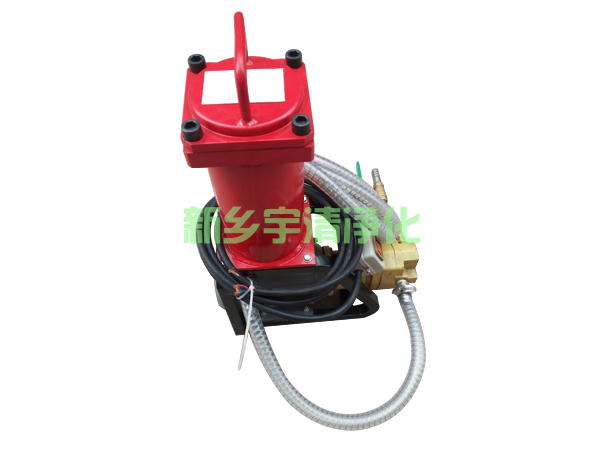

二、手提式滤油机系列特点
1、超方便,便携式的系列设备、方便加油工作。
2、手提式滤油机系列携带方便,可在野外随时随地对各种液压润滑设备进行加注,并可对油液进行净化。
3、吸油口粗过滤器保护油泵并延长主过滤器的使用寿命。
4、精过滤器可根据用户的不同需要,选择不同的精度,达到所需要的结果。
5、
压力指示:设有压力表,指示系统压力,提示及时更换滤芯。
6、
齿轮泵:内啮合齿轮泵,运行安静,性能可靠,寿命长。
7、
连接:均采用液压管接头,连接及密封可靠,零泄漏。可承载车架:坚固耐用。
三 使用说明
使用时应放在较平的地面上(或平台上),泵吸油高度不易超过1.5米。
进出油口勿接反。
使用时,应检查连接部位,确保无松动。
压力表值达到0.35MPa时,需更换滤芯。
该机不得过滤汽油。
6)操作程序
6.1准备工作:小车的进出口前端安装有球阀开关,在开机工作前应将球阀旋向"开"位置,然后把管路连接上。
6.2将进、出油管接至外接油源上。
6.3接通电源。
6.4点动按钮,观察泵的转向,若转向不对,应立即停机,改变电源相序。
6.5油液循环过滤。按下“开”按钮,油液在系统中循环过滤。
6.6工作完毕后,按下“关”按钮,小车断电,停止工作,然后将球阀关闭,以防止管内残留的油液流出。
6.7滤芯的清洗和更换
当滤油机工作一段时间后,滤油车油路系统的压力就相应增高,对其元件的性能产生不利的影响,特别是对滤芯的过滤精度产生的影响最大,甚至使滤芯损坏。因而当滤油车工作一段时间后,要求对滤芯进行清洗和更换。换的方法如下:
6.7.1.清洗:(只对泵前吸油滤芯)
清洗周期:滤油车连续工作一周(150小时)
6.7.2更换
6.7.2.1需要更换的条件:精滤芯在过滤时,压力表指示大于0.35MPa时,需更换高精度滤芯。
6.7.2.2更换时,先打开放油阀,放尽油液,再松开螺栓,取下上盖,取出滤芯,进行更换,更换完毕后,再依次安装上盖、并上紧螺栓。
7 消耗件件号
精过滤器芯:LYJ-A10-42000 一套
四 故障排除
故障 | 原因 | 措施 |
泵不出油或排油量不足 | 电机反转 吸油高度超过1.5米 管路堵塞 漏气 | 调整电源相序 降低吸上高度 清理管路 修补漏气处 |
噪音大 | 管路堵塞 吸油滤或精滤芯堵塞 漏气 吸上高度过高 系统内存有空气 | 清理管路 清洗或更换 修补漏气处 降低吸上高度 提起放气阀排气 |
